Murphy油位維持計LM500

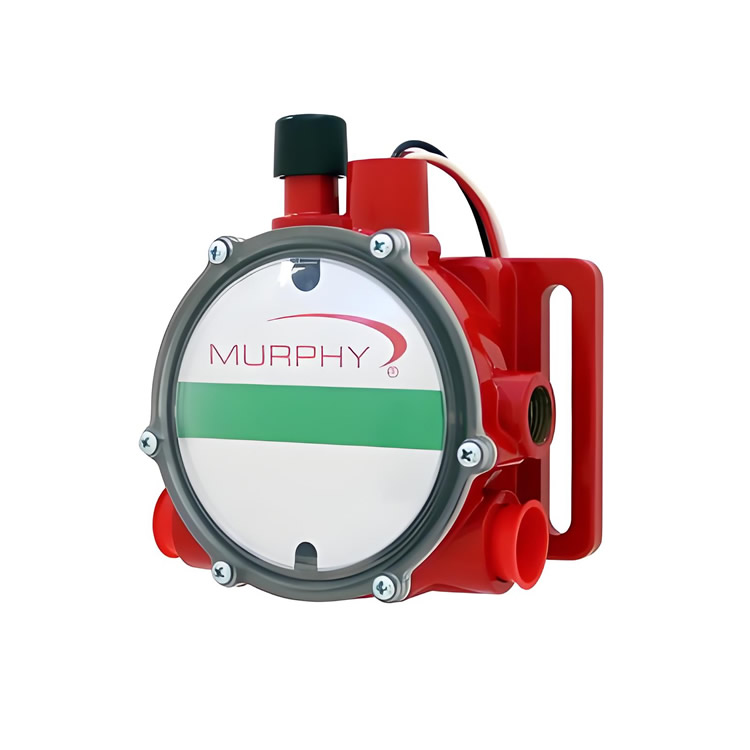

LM500油位維持器

LM500適用于任何尺寸發動機的油位維持，并支持需要三線快動開關的安裝。其C型觸點（三線制）可將控制器/報警器連接為閉環系統，形成高可靠性的故障敏感電路。應用數據請參考《LM500系列流量表》。

Murphy LM500-TF版配備測試功能，單次按壓測試按鈕即可驗證浮子和開關的運行狀態。該系列產品用于維持發動機、泵或壓縮機的曲軸箱油位，調整至正常運行油位后可自動補充消耗的機油。若供油中斷且設備持續運行，低油位開關將觸發報警和/或設備停機。

工作原理

當曲軸箱油位下降時，LM500浮子同步下沉并打開拇指閥?，使機油從儲油罐經LM500流入曲軸箱。油位恢復正常后，浮子上浮推動拇指閥關閉，停止供油。

拇指閥設計簡潔獨特，防堵塞且密封無泄漏。

LM500系列核心參數

1. 結構參數

部件 規格

殼體 壓鑄鋁材質

觀察窗 透明蛙眼設計（防污、耐沖擊、耐高溫聚碳酸酯，抗UV及熱穩定）

刻度盤 高可視度白色背景，綠色實心帶指示正常油位

浮子 304不銹鋼

拇指閥材質 Viton?氟橡膠

2. 接口規格

接口類型 尺寸與位置

曲軸箱平衡通風口 1/2 NPTF（頂部）

入口 1/2 NPTF（側部，配可拆卸濾網）

出口 2×3/4 NPTF（側部） + 1×3/4 NPTF（底部）

線纜引線 18 AWG線徑，長度14英寸±2英寸（355毫米）

導管接口 1/2英寸導管（頂部，內螺紋）

3. 性能參數

指標 數值

最大入口壓力 9.5 psi / 25英尺油柱（壓頭）

最大殼體耐壓 15 psi（103 kPa）

運行與停機最大油位差 2英寸（51毫米）

最大環境溫度 250°F（121°C）

快動開關 SPDT觸點，額定值：<br>10A/125VAC，0.5A/125VDC，10A/30VDC

物理尺寸

型號 尺寸（高×寬×深） 包裝尺寸（高×寬×深） 重量

LM500/LM500-TF 6-9/16英寸×6-3/16英寸×3-1/2英寸 11英寸×9.5英寸×7.5英寸 3磅13.4盎司

（167mm×157mm×89mm） （279.4mm×241.3mm×190mm） （1.74kg）
