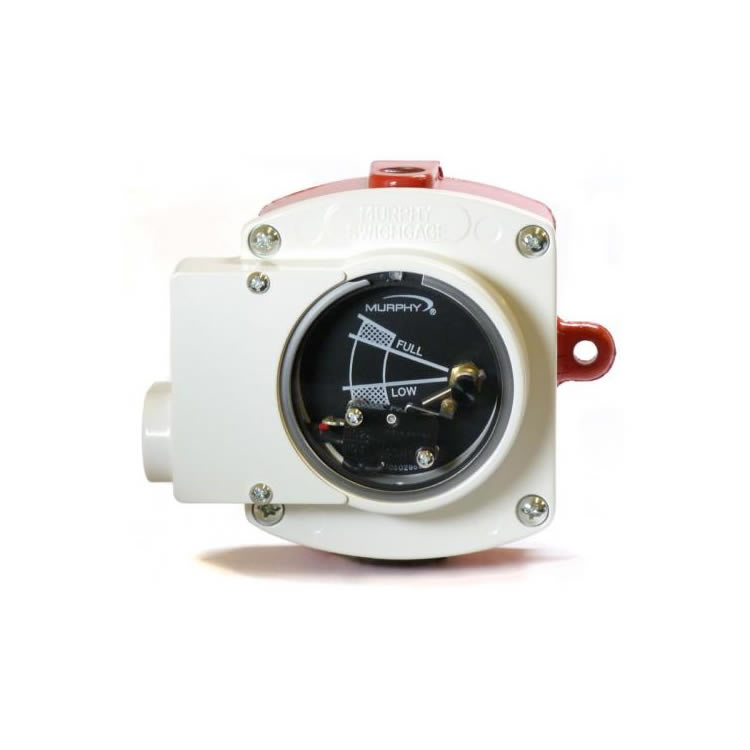

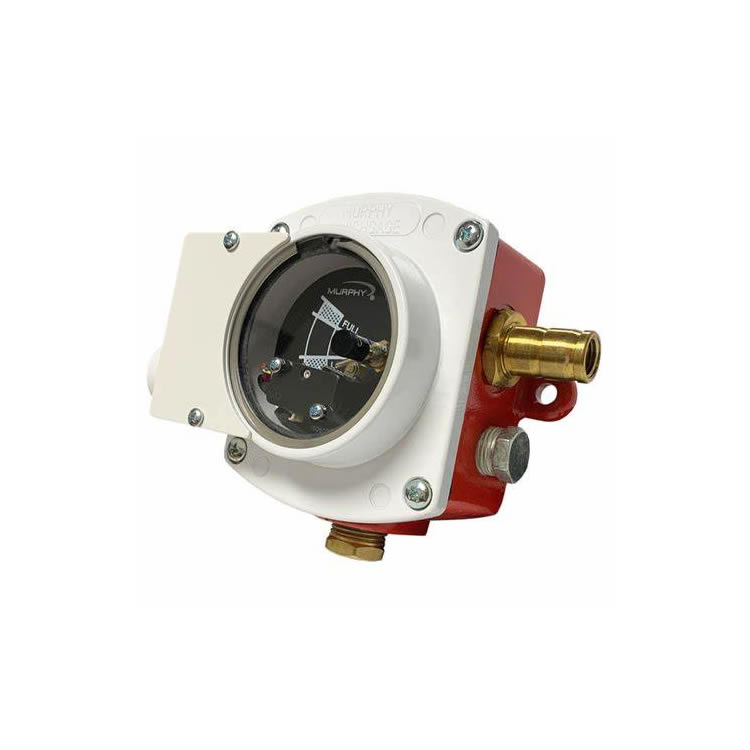

L150 系列液位計是液位計和下限位開關的組合;每個單元包括 （1） 一個帶樞軸浮子的腔室，（2） 一個帶指針的指示刻度盤和 （3） 一個低電平觸點。

監控冷卻液、潤滑油、柴油或液壓油的液位

指示儀表

下限位開關

浮子操作

提供防爆型號

L150/EL150K1產品概述：

L150 系列液位計是液位計和下限位開關的組合;每個單元包括 （1） 一個帶樞軸浮子的腔室，（2） 一個帶指針的指示刻度盤和 （3） 一個低電平觸點。正確安裝和維護后，浮子操作指針，指針反過來又在正常操作期間指示液位，并在液位下降到下限設定點時關閉開關電路。

應用

L150/EL150K1 的主要用途是發動機冷卻系統、緩沖或膨脹罐、冷凝器散熱器或氣相系統、加壓或大氣系統。液位計還可用于監測潤滑油、液壓油或柴油油箱，并在預定的最低液位時激活警報和/或停機。這些儀表專為最大 25 psi （172 kPa） [1.72 bar] 的低壓系統而設計。

L150 系列

最高溫度：250° F （121° C）

最大工作壓力：25 PSI （172 kPa）

箱：壓鑄鋁，聚氨酯涂層;大致尺寸;4-1/2 x 4-3/4 x 2-3/4 英寸（114 x 121 x 70 毫米）

安裝孔：（2） 9/32 英寸（7 毫米）直徑，4-1/2 英寸。（114 毫米）在中心

?。狐S銅

鏡頭：聚碳酸酯

O 形圈：飽和丁腈橡膠，適用于冷卻劑或碳?xì)浠衔?/p>

墊片：腈

通氣管：1/4 x 5 英寸（6 x 127 毫米）銅藤，帶 1/4 NPT x 1/4 英寸。（6 mm） 卡套管接頭

觸點額定值：2 A @ 30 VAC/DC。電線：（1） 16 AWG x 26 英寸（1.5 mm 2 x 660 mm） 帶端子

運輸重量： 29 盎司（0.82 千克）

運輸尺寸：5-1/4 x 5-1/4 x 5-1/2 英寸（133 x 133 x 140 毫米）

EL150K1

最高溫度：250° F （121° C）

最大工作壓力：25 PSI （172 kPa）

箱：壓鑄鋁，聚氨酯涂層;大致尺寸;5 x 4-3/4 x 2-3/4 英寸（127 x 121 x 70 毫米）

外殼等級：IP35 防護等級

安裝孔：（2） 9/32 英寸（7 毫米）直徑，4-1/2 英寸。（114 毫米）在中心

浮：黃銅

鏡頭：聚碳酸酯

O 形圈：飽和丁腈橡膠，適用于冷卻劑或碳?xì)浠衔?/p>

墊片：腈

通氣管：1/4 x 5 英寸（6 x 127 毫米）銅藤，帶 1/4 NPT x 1/4 英寸。（6 mm） 卡套管接頭

Snap-Switch（快速開關）：SPDT 額定值為 10 A @ 125 VAC;0.5 A @ 125 VDC;10 安 30 伏直流電

電線：（3） 18 AWG x 14 英寸（1 毫米 2 x 356 毫米）

運輸重量：42 盎司（1.2 千克）。

運輸尺寸：5-1/4 x 5-1/4 x 5-1/2 英寸（133 x 133 x 140 毫米）

EL150EX

最高溫度：250° F （121° C）

最大工作壓力：25 PSI （172 kPa）

箱：砂鑄鋁，涂漆的;大約尺寸：6-1/2 x 5-3/4 x 5-1/4 英寸。（165 x 146 x133 毫米）

安裝孔：（2） 5/16 英寸（8 毫米） 直徑，5-1/2 英寸（140 毫米）在中心

浮子：304 不銹鋼

鏡頭：鋼化玻璃

O 形圈：飽和丁腈橡膠，適用于冷卻劑或碳?xì)浠衔?/p>

墊片：腈

通氣管：1/4 x 5 英寸（6 x 127 毫米）銅藤，帶 1/4 NPT x 1/4 英寸。（6 mm） 卡套管接頭和 1/2 NPT 至 1/4 NPT 異徑接頭

Snap-Switch（快速開關）：SPDT 額定值為 10 A @ 125 VAC;0.5 A @ 125 VDC;10 安 30 伏直流電

線：有線到接線端子

實驗室認可： CSA列出用于危險場所I類，1區，C組和D組

運輸重量：5 磅（2.26 千克）

運輸尺寸：6-1/2 x 6-3/4 x 6-3/8 英寸（165 x 171 x 162 毫米）
