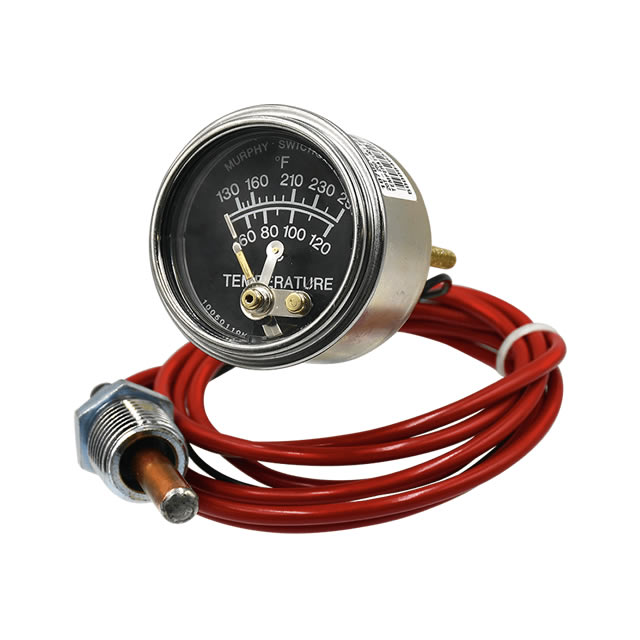

這些 2 英寸和 2-1/2 英寸溫度計具有內置電氣開關，用于激活警報和/或關閉設備。

組合指示表和限位開關

臨界/高溫限位開關可見且可調（大多數型號）

通過案例的接觸接地

20 系列（2 英寸/51 毫米刻度盤）和 25 系列（2-1/2 英寸/64 毫米刻度盤）開關型號是隔膜驅動的溫度指示儀表，帶有內置電氣開關，用于跳閘警報和/或關閉設備。

范圍為 32°-120° F （0°-45° C） 到 300°-440° F （160°-220° C）。

測量機構封閉在涂層鋼殼中，以抵抗腐蝕。聚碳酸酯、防碎鏡頭和拋光不銹鋼表圈有助于保護這款儀器。

這些蒸汽驅動真空計具有密封的毛細管和傳感球。當受熱時，傳感球中的液體會變成蒸汽，從而對隔膜機構產生壓力。隔膜將此蒸氣壓轉換為機械儀表讀數。

對于 20T 和 25T 系列，儀表指針用作溫度指示器和一個開關極，當它接觸到可調限位觸點時，它完成一個電路。觸點通過外殼接地。它們具有自清潔運動以增強電氣連續性。

這些儀器用于油田監測發動機冷卻液、曲軸箱油和變速箱油的設備。

基本型號，冷卻液或油溫

20T 和 25T 系列開關：對于這些型號，儀表指針與可調節觸點相連，以完成先導負載電路。

規格參數：

表盤： 黑底白字;美國標準刻度為雙刻度 °F/°C

表殼： 鍍鋼;包括安裝夾（直接安裝型號除外）

表圈： 拋光不銹鋼，標準

指針：回火鎳銀

鏡片： 聚碳酸酯， 高沖擊力

傳感元件：鈹銅隔膜

毛細管：PVC 鎧裝銅;4 英尺 （1.2 m）。不銹鋼鎧裝可選

感應燈泡：銅

量具精度：參見溫度精度圖表

最高溫度：請參閱溫度范圍和出廠設置表

最高環境溫度：-40°F （-40°C） 至 150°F （66°C）

可調限位觸點（20T 和 25T）：

SPST 觸點;僅限先導負載，2 A @ 30 VAC/ VDC

穿過圍護結構的地面路徑

當達到上限時常閉 （NC）;當指針處于正常工作范圍內時常開 （NO）

觸點為閃金銀色

限制觸點調整：由 1/16 英寸。六角扳手穿過 100% 的刻度

限制觸點引線：18 AWG （1.0 mm） 2 x 12 in.（305 毫米）

Snap-Switch 引線：20 AWG （0.75 mm2） x 12 英寸（305 毫米）

單位重量：

20 系列：12.7 盎司（0.39 千克）

25 系列型號：13.8 盎司（0.43 千克）

單位尺寸：

20 系列：4-3/4 x 4-3/4 x 2-3/4 英寸（121 x 121 x 70 毫米）

25 系列型號：4-3/4 x 4-3/4 x 3 英寸（121 x 121 x 76 毫米）
