TTD 產品是一種固態故障報警器和停機控制系統，旨在保護發動機、泵、壓縮機和相關設備。

用于發動機驅動泵和壓縮機的警報和停機控制系統

監控 48 個用戶可配置的傳感器輸入，這些傳感器來自 N.O. 和/或 N.C. 傳感器

串行通信端口，可選波特率高達 38,400

CSA Class I， Divisions 1 & 2， 組B， C， and D

TTD系列產品概述：

TTD 型號接受來自常開和/或常閉傳感器的 48 個傳感器輸入。48 個輸入中的每一個都可以配置為僅關閉或警報。任何輸入都可以由兩個啟動-運行定時器之一鎖定，或配置為 C 類、ESD 或忽略。報警器用于在時間延遲后關閉燃油閥和將點火裝置接地。

內置于 TTD 非易失性存儲器中：

運行小時數/運行時間計（小時數滾動為 499,999）

最近 10 次關閉以及相關的運行時間

最近四個警報以及關聯的運行時間

可選 Modbus RTU 服務器 RS232/RS485 串行通信

可選波特率

可選功能：

前/后潤滑定時功能

轉速計，帶超速和欠速設定值以及運行時間

潤滑器無流量檢測，最多可檢測四個接近開關

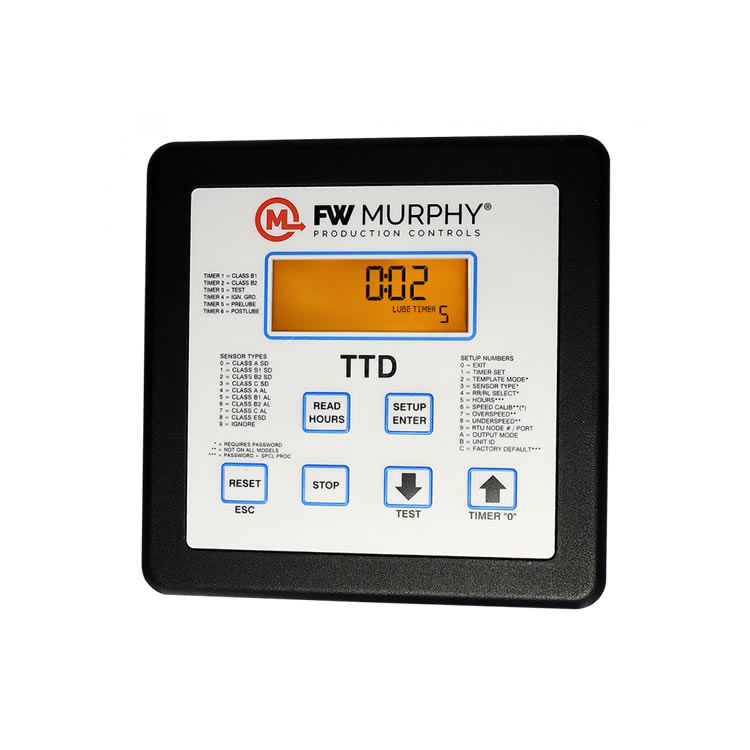

對于 TTD 系列，顯示頭是所有配置通用的，從而減少了現場維護所需的備件。其用戶可選擇的模板可通過顯示鍵盤選擇現有信號器的配置或從安裝了基于 Windows 的 MConfig? 的計算機下載，從而輕松進行改造。

顯示頭

顯示頭顯示操作和配置數據。配置參數可通過鍵盤輸入或從 MConfig 軟件下載。

顯示頭將直接在設備背面接受數字輸入。通過直接 Phoenix 連接器為顯示頭供電。顯示頭包含微處理器、LCD、用于配置傳感器輸入的薄膜鍵和傳感器輸入端子塊。

TTD LCD 報告?zhèn)鞲衅鬏斎氲娜魏喂收希@示發動機轉速和運行小時數/經過時間表。TTD 的其他功能包括：內置測試模式功能，可在不導致故障關閉的情況下檢查傳感器電路;預潤滑和后潤滑定時器;和板載備用電池，用于在點火供電裝置停機后保留故障顯示。

電源

電源輸入和控制輸出端子安裝在插入式電源 （PSU-2） 上。電源還包括一個 RS485/RS232 串行通信端口（Modbus RTU 服務器），用于連接微控制器、PC、PLC 和/或通信和控制系統。串行通信提供讀寫寄存器功能和高達 38,400 的可選波特率。

所有電源型號均具有反極性保護，可由 10-32vdc 或 90-400vdc 負極接地 CD 點火供電。TTD 信號器可通過內置電池完全操作。外部 12-32vdc 電源啟用通信支持（Modbus 服務器）并打開顯示器背光。

TTD系列產品規格：

電源要求：

PSU-2：10-32 VDC，10 W（最大）;90-400 VDC CD 點火，750 uA @ 100 VDC（最大值）

板載備用電源：鋰電池，6 VDC，1300 mAh。

數字輸入：48（又名通道）

傳感器類型：離散輸入，常開/常開，非易燃

磁性拾音器輸入：

一個磁性傳感器輸入：3.6 – 120 VAC，2-10 kHz。

輸出：

IGN：0.4 A @ 400 VDC* 持續 5 秒

0.15 A @ 400 VDC（*） 連續負載

RLY：0.5 A @ 48 VDC 連續負載

FV- ： 0.5 A @ 400 VDC（*） 連續負載

ALR：0.5 A @ 48 VDC 連續負載

輔助：0.5 A @ 48 VDC 連續負載

操作員界面：

顯示類型：LCD，靜態，80 段，帶 LED 背光的自定義文本

顯示屏可視區域：~ 2.79 x 1 英寸（71.04 x 25.4 毫米）

顯示對比度： 自動

顯示背光：黃色（正常運行）;紅色（關機）（背光僅在設備由直流供電時可用）

電壓水平監控器：監控和顯示直流電源、CD 點火和內部電池的電壓水平

鍵盤：6 個開關：脊壓花、金屬圓頂、觸覺 14 盎司跳閘力

外殼開孔：5.50 x 5.50 英寸（133 毫米）

工作、儲存和可視溫度：-40° 至 185° F（-40° 至 85° C）

轉速計精度：顯示屏讀數的 ±0.5% 或 ±1 RPM，以較大者為準

可重置計時器范圍：0 至 499,999 小時。

不可重置的計時器范圍：0 至 499,999 小時。

計時器精度：每年 ±1 小時

通訊端口：1

外部 12-32vdc 電源啟用通信端口。提供單個雙色 （綠色/紅色） LED，以直觀地指示活動的發送和接收流量。

接口：出廠配置為 RS485;可現場選擇用于 3 線 RS232 或 RS485。任何時候都只有一個連接處于活動狀態。

波特/停止位選擇：9600、19.2K、38.4K?;N，8,1;N、8、2

協議：Modbus RTU 服務器

連接：有兩個用于 RS485 的螺絲端子連接器。有兩個用于 RS232 的螺絲端子連接器。兩個端口都有一個公共的螺絲端子，標記為 GND。

第三方批準：

TTD-H、PSU-2：CSA I 類，2 區，B、C 和 D 組

TTD-H： IEC 60529 – IP66 （NEMA 4 & 4 X等效）

直觀的顯示圖標：顯示狀態并協助設置和操作。相應的圖標將亮起，以指示設備狀態或?yàn)g覽設置功能。

RUN – 運行模式

RPM – 屏幕值

HOURS – 屏幕值

TYPE – 通道類型配置

LOW BATT – 低電量警告（存在條件時顯示）

HISTORY – 關閉歷史記錄

TEST – 測試模式

LUBE – 預潤滑計時器

POSTLUBE – 后潤滑計時器

SHUTDOWN – 停止模式

ALARM – 警報警告（在存在條件時顯示）

SETPOINT – 編輯設定值

設置 – 設置菜單
