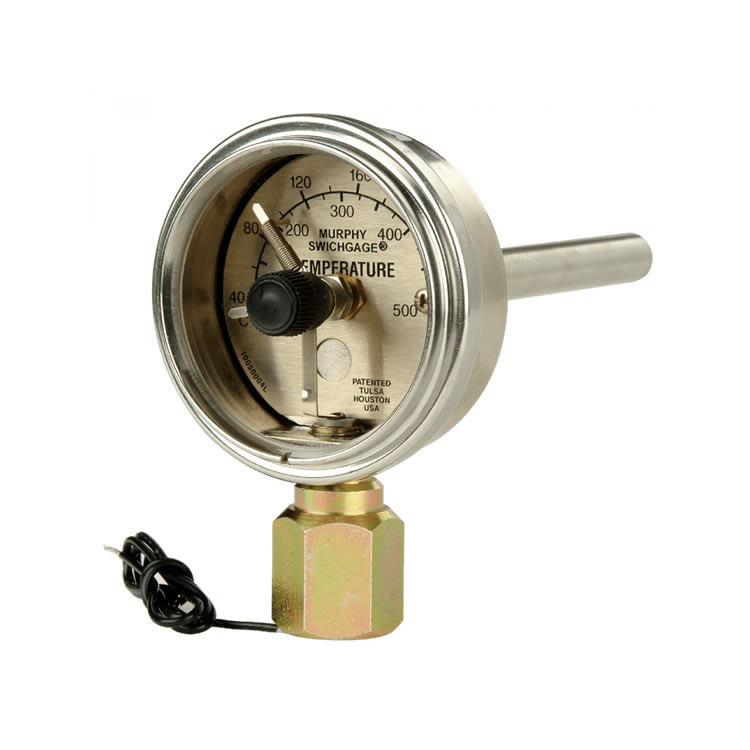

帶可調限位開關的直接安裝式溫度計（SDB500、SDB501、SDB500EX 和 SDB1000）

SDB 系列真空計通常用于監測氣體壓縮機溫度。還可以監測發動機排氣溫度，以指示過載或稀薄的燃料混合物。

East-to-read 表盤

雙金屬傳感器

兩個溫度范圍

表盤以華氏度和攝氏度為單位

提供 CSA 認證的防爆型號

SDB系列產品概述：

SDB 系列是直接安裝式溫控裝置。它提供了一個精確的直讀儀表，帶有一個可調節的限位開關，用于激活警報和/或關閉。儀器前面的旋鈕允許您調整限位開關跳閘點。指針移動由雙金屬傳感元件驅動。

SDB 系列最常見的用途是監測氣體壓縮機溫度。還可以監測發動機排氣溫度以指示過載或稀薄燃料混合物，或使用 SDB 幫助協調雙引擎裝置上的負載。

SDB系列產品規格：

溫度范圍：

SDB500、SDB500EX 和 SDB501：100° 至 500° F（40° 至 260° C）

SDB1000：200° 至 1000° F（100° 至 500° C）

感應燈泡材料和尺寸：304不銹鋼;1/2 英寸直徑 x 4 英寸插入深度 （13 x 102 mm）

最大燈泡壓力：625°F （329°C） 時為 285 psi （1.97 MPa） [19.7 bar]注意：建議使用熱電偶套管

過程連接：1/2 NPTF;提供 3/4 NPT 適配器

傳感元件：螺旋弧焊接不銹鋼燈泡中的高扭矩雙金屬元件

觸點評級：

SDB500、SDB501 和 SDB1000：2 A @ 30 VAC

SDB500EX：2 A @ 120 VAC

限制觸點調整：通過旋鈕到全頻

最高單位溫度：

SDB500、SDB500EX、SDB501：625° F （329°C）

SDB1000：1250° F （677° C）

外殼材料：

SDB501： 壓鑄鋁

SDB500、SDB1000、SDB500EX：砂鑄鋁

精度：±滿量程的 3%;注意：所有型號均經過校準，可與熱電偶套管配合使用;訂購時指定何時不使用熱電偶套管

電線：18 AWG （1.0 mm2）;請參閱長度尺寸

撥號：不銹鋼上的黑色印刷;表盤以華氏度和攝氏度為單位縮放

大約運輸重量：

SDB501：1 磅 4 盎司（0.57 千克）

SDB500 和 SDB1000：2 磅（1.0 千克）

SDB500EX：2 磅 5 盎司（1.05 千克）

大致運輸尺寸：

SDB501：8-1/4 x 4-1/4 x 4-1/2 英寸（210 x 108 x 114 毫米）

SDB500 和 SDB1000：8-1/4 x 4-1/4 x 4-1/2 英寸（210 x 108 x114 毫米）

SDB500EX：9 x 5-1/2 x 6 英寸（229 x 140 x 152 毫米）
