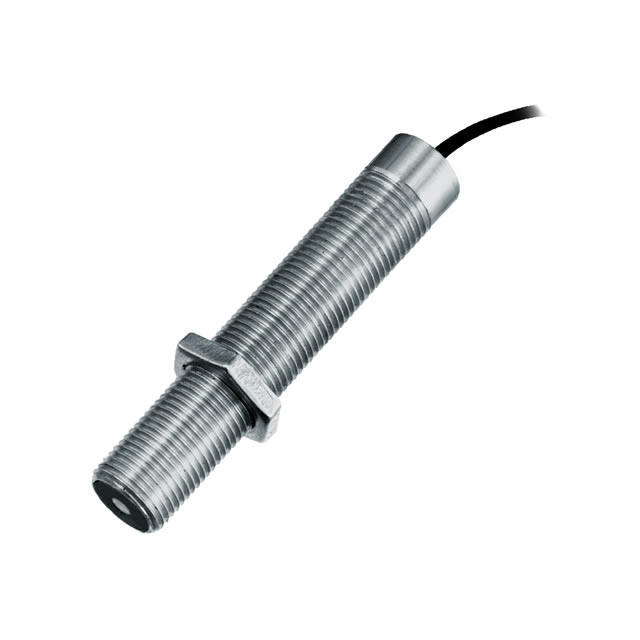

FW Murphy磁性拾音器是一種交流發電機。它通常安裝在內燃機的飛輪殼中，因此每次齒輪齒通過傳感器末端時，起動齒圈都會作用在其上以產生電壓脈沖。

可用的彈匣拾取器型號：

MP3298 系列

MP7905 系列

MP7906 系列

MP7906系列產品規格：

外殼材料：

MP3298：300 型不銹鋼

防松螺母：300 型不銹鋼

MP7905 和 MP7906：6061 型鋁/陽極氧化 1 類

鎖緊螺母： 鋼鍍鎳

輸出引線（所有型號）：兩根絕緣引線，20AWG，STR/TEF 絕緣，符合 MIL-W-16878D E 型，1 根白色和 1 根黑色

輸出電壓（所有型號）：200 V.P.P. TYP.（在 1000 I.P.S. 20 節距齒輪、0.005 間隙和 100K 歐姆負載下測試）

線圈電阻：

MP3298： 975 歐姆（典型值）

MP7905 和 MP7906：2500 歐姆（典型值）

灌封（所有型號）：拾音器的內部填充有環氧樹脂，使磁性拾音器具有防油和防潮性

溫度（所有型號）：-65° 至 +225° F（-54° 至 107° C）

線圈感應。

MP3298：最大 800 mH，@ 1K Hz

MP3298： 400 mH 典型值 @ 1K Hz
