LM500 可在任何尺寸的發動機上保持油位。它還支持需要三線速動開關的安裝。

測試功能允許測試浮動和開關

可直接安裝

消除由于人為錯誤而導致的灌裝不足/過量灌裝

在不停機的情況下查看油位和狀況

安裝簡單

自動保持潤滑水平

正向密封拇指閥

LM500產品描述：

LM500的C型（三線制）觸點允許將控制器/信號器作為閉環系統進行接線，從而形成可靠的故障敏感電路。有關應用數據，請參閱 LM500 系列流量圖。

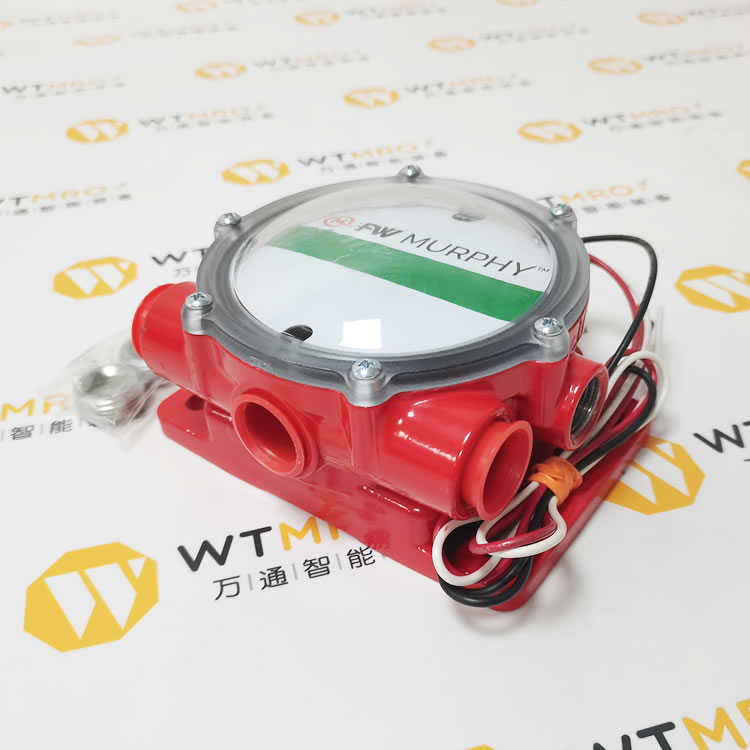

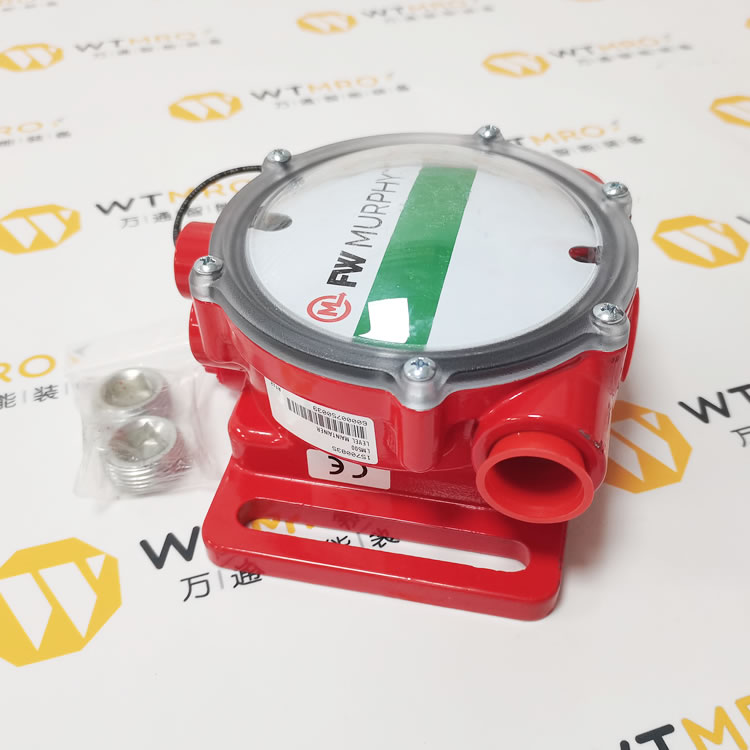

FW Murphy LM500-TF 油位保持器包括一項測試功能，只需按一下測試按鈕即可確認浮子和開關都運行正常。LM500 系列可保持發動機、泵或壓縮機的曲軸箱油位。調整到正確的運行油位，它會在使用時補充機油。如果供應油丟失并且設備繼續使用油，低液位開關將發出警報和/或關閉設備。

當曲軸箱油位下降時，LM500 浮子也會下降并打開拇指閥。這允許機油從供油箱流經 LM500 并進入曲軸箱。當曲軸箱中達到適當?shù)囊何粫r(shí)，LM500 浮子上升，導致拇指閥關閉進一步的油流。

簡單而獨特的拇指閥不會堵塞，并提供可靠、無泄漏的密封。

如果清潔油供應耗盡，油位繼續下降，低位開關將發出警報或設備停機。

LM500產品規格：

曲軸箱平衡通風口連接：1/2 NPTF（頂部）

入口連接：1/2 NPTF 可拆卸濾網（側面）

出口連接： 1 個已連接，2 個未使用（已插電）

2 x 3/4 NPTF（側面）

1 x 3/4 NPTF（底部）

拇指閥材料：氟橡膠

快速開關：SPDT 額定值 10 A，125 VAC;0.5 A，125 VDC;10 A，30 VDC

引線：18 AWG x 14 英寸± 2 英寸（355 毫米）長度

導管連接：1/2 英寸導管（母，頂部）

箱：壓鑄鋁

鏡頭：透明蛙眼不染色、高沖擊、高溫聚碳酸酯;紫外線和熱穩定

撥號：高可見度白色背景，帶有綠色實線帶，用于正常液位指示

最大入口壓力：9.50 psi/25 ft. 油（揚程壓力）

最大外殼壓力：15 psi （103 kPa）

最大差值：2 英寸（51 毫米）

最高環境溫度：250°F （121°C）

浮子：304 不銹鋼

流速：有關應用數據，請參閱 LM500 系列流速圖

尺寸：整體 6-9/16 英寸高 x 6-3/16 英寸寬 x 3-1/2 英寸深

有關確切尺寸，請參閱文檔 00-02-0729 LM500 安裝說明

LM500/LM500-TF 運輸尺寸：9.5（寬）x 7.5（深）x 11 英寸。（水平） （241.3 （闊） x 190 （深） x 279.4 毫米 （高））

LM500/LM500-TF 運輸重量：3 磅 7 盎司（1.57 千克）
